Rogers PCBmaterial används i stor utsträckning i högfrekventa och höghastighets elektroniska applikationer där standard FR4-kort misslyckas med att upprätthålla signalintegriteten. Den här artikeln utforskar hur Rogers PCB-teknik fungerar, varför den föredras i RF- och mikrovågskretsar, och hur ingenjörer kan lösa vanliga designutmaningar som signalförlust, dielektrisk instabilitet och termisk hantering. Det ger också praktiska jämförelser, designinsikter och applikationsvägledning för att hjälpa ingenjörer och köpare att fatta välgrundade beslut.

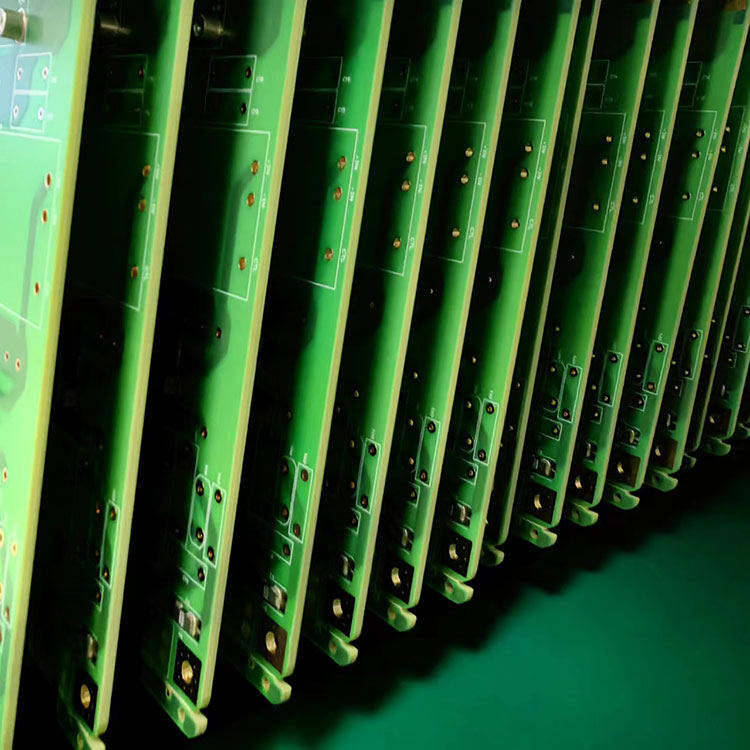

Ett Rogers PCB är ett högpresterande kretskort byggt med hjälp av specialiserade laminat utvecklade av Rogers Corporation. Till skillnad från traditionella FR4-material är Rogers laminat konstruerade för stabil dielektricitetskonstant (Dk), låg signalförlust och utmärkt termisk tillförlitlighet. Dessa egenskaper gör dem idealiska för högfrekvensapplikationer där signalintegriteten är kritisk.
Vanliga Rogers-material inkluderar serierna RO4350B, RO4003C och RT/duroid, var och en optimerad för olika RF- och mikrovågsdesignkrav.
I moderna kommunikationssystem kan även mindre signalförvrängningar leda till stora prestandaproblem. Rogers PCB löser detta problem genom kontrollerat dielektriskt beteende och tangentvärden med låga förluster.
Dessa fördelar gör Rogers material väsentliga inom RF-teknik, där precision och tillförlitlighet inte är förhandlingsbara.
| Särdrag | Rogers PCB | FR4 PCB |
|---|---|---|
| Dielektrisk konstant stabilitet | Mycket hög | Måttlig |
| Signalförlust | Mycket låg | Högre |
| Frekvensintervall | Mikrovågsugn / RF (GHz) | Låg till medelfrekvens |
| Termisk prestanda | Excellent | Standard |
| Kosta | Högre | Lägre |
Medan FR4 är lämplig för allmän elektronik, är Rogers PCB speciellt konstruerad för prestandakritiska miljöer.
Rogers PCB-material används ofta i industrier som kräver högfrekvent precision:
Dessa applikationer kräver stabil signalöverföring med minimal distorsion, vilket gör Rogers material till det föredragna valet.
Att designa med Rogers PCB kräver noggrann uppmärksamhet på elektriska och mekaniska parametrar. Nedan följer viktiga bästa metoder:
Felaktig design kan leda till signalreflektion, insättningsförlust och minskad systemeffektivitet.
Trots dess fördelar erbjuder Rogers PCB-design flera utmaningar:
Ingenjörer använder ofta hybriddesigner för att balansera prestanda och kostnadseffektivitet utan att kompromissa med signalintegriteten.
Att välja rätt Rogers-laminat beror på applikationskraven:
Viktiga urvalsfaktorer inkluderar frekvensområde, dielektricitetskonstant, termiska förhållanden och budgetbegränsningar.
F1: Vad gör Rogers PCB bättre än FR4?
S: Rogers PCB erbjuder lägre signalförlust, bättre dielektrisk stabilitet och överlägsen prestanda vid höga frekvenser jämfört med FR4.
F2: Används Rogers PCB endast inom flyg?
S: Nej. Det används också i stor utsträckning inom telekommunikation, bilradar och kommersiella RF-system.
F3: Varför är Rogers PCB dyrare?
S: Kostnaden kommer från avancerad materialsammansättning och specialiserade tillverkningskrav.
F4: Kan Rogers PCB blandas med FR4?
S: Ja, hybridstack-ups används ofta för att optimera kostnader och prestanda.
F5: Vilket frekvensområde kan Rogers PCB stödja?
S: Beroende på materialet kan den stödja från flera GHz upp till mikrovågsfrekvensband.
Rogers PCB-teknik spelar en avgörande roll i modern högfrekvent elektronik, vilket möjliggör stabil och effektiv signalöverföring i krävande miljöer. Från 5G-nätverk till flygsystem, dess fördelar i dielektrisk stabilitet och låga förlustprestanda gör det till en hörnsten i avancerad kretsdesign.
För ingenjörer och inköpsteam som söker pålitliga högfrekventa PCB-lösningar säkerställer arbetet med erfarna tillverkare optimal prestanda och tillverkningsbarhet.HaynerPCB tillhandahåller skräddarsydda Rogers PCB-tillverkningslösningar skräddarsydda för komplexa RF- och mikrovågsapplikationer. Om du planerar ditt nästa högpresterande projekt,Haynerkontakta ossför att diskutera dina krav och få expertsupport.
