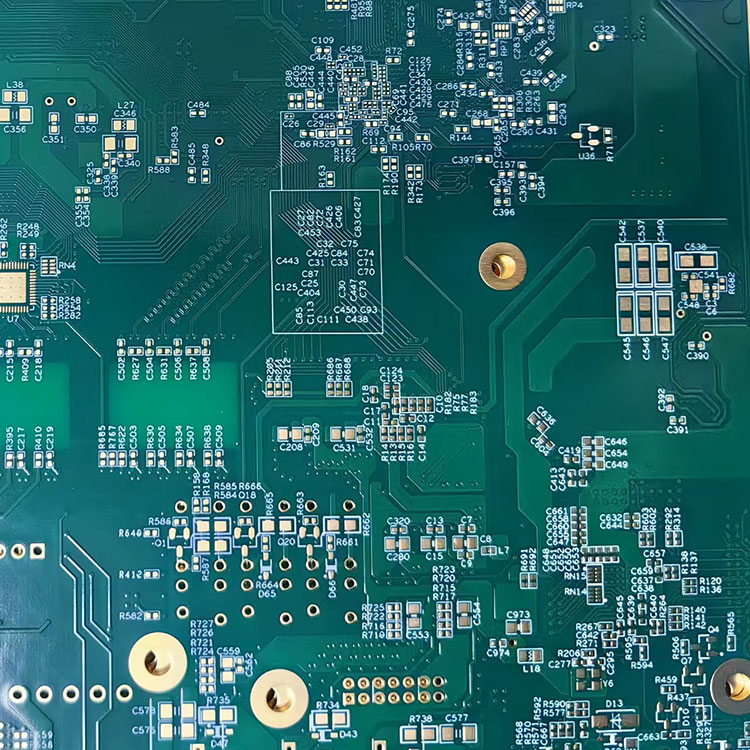

Flerlagers PCBTekniken har blivit en hörnsten i modern elektronik, vilket möjliggör kompakta konstruktioner, förbättrad signalintegritet och förbättrad prestanda inom branscher som telekommunikation, fordon och medicinsk utrustning. Den här artikeln utforskar hur flerskiktiga PCB fungerar, deras strukturella fördelar, nyckelspecifikationer och hur företag kan hantera vanliga utmaningar som kostnad, komplexitet och tillförlitlighet. En detaljerad uppdelning av funktioner, praktisk valvägledning och vanliga frågor ingår för att stödja välgrundat beslutsfattande.
Ett flerskiktskretskort avser ett kretskort som består av tre eller flera ledande kopparskikt åtskilda av isoleringsmaterial. Jämfört med enskikts- eller dubbelskiktskretskort möjliggör flerskiktsdesign högre kretstäthet, minskad elektromagnetisk störning och effektivare routing.
Med den snabba utvecklingen av elektroniska produkter som smartphones, industriella kontrollsystem och höghastighetskommunikationsutrustning, fortsätter efterfrågan på kompakta, högpresterande kretskort att växa. Multilayer PCB uppfyller dessa krav genom att integrera flera lager i en enda enhetlig struktur.
För företag som söker pålitlig tillverkning och konsekvent prestanda, fokuserar lösningar från Hayner på precisionsteknik och strikt kvalitetskontroll för att säkerställa stabil elektrisk prestanda.
Den grundläggande strukturen hos ett flerskikts PCB består av alternerande lager av ledande koppar och isolerande substrat. Dessa skikt lamineras samman under högt tryck och temperatur för att bilda en solid skiva.
Elektriska anslutningar mellan skikten uppnås med hjälp av vior, inklusive genomgående hål, blinda vior och nedgrävda vior. Dessa sammankopplingar tillåter signaler att färdas vertikalt över lager, vilket möjliggör komplexa kretsdesigner utan att öka kortstorleken.
Flerskiktskretskort erbjuder flera tekniska och operativa fördelar som direkt adresserar vanliga kundproblem såsom utrymmesbegränsningar, signalkvalitet och systemtillförlitlighet.
Dessa fördelar gör flerskiktskretskort väsentliga för högfrekventa och höghastighetsapplikationer där prestandakonsistens är avgörande.
| Parameter | Beskrivning |
|---|---|
| Antal lager | Vanligtvis sträcker sig från 4 till 20+ lager beroende på komplexitet |
| Material | FR4, High TG, Rogers eller andra specialiserade substrat |
| Brädets tjocklek | 0,4 mm till 3,2 mm standardområde |
| Koppartjocklek | 0,5 oz till 3 oz |
| Via typer | Genomgående hål, blinda, nedgrävda vias |
| Ytfinish | HASL, ENIG, OSP, Immersion Silver |
| Impedanskontroll | Kritisk för höghastighetssignalöverföring |
Att förstå dessa parametrar är viktigt när man utvärderar leverantörer eller specificerar krav för ett projekt.
Flerlagers PCB används ofta i industrier som kräver precision, hållbarhet och hög prestanda.
Mångsidigheten hos flerskiktskretskort gör att ingenjörer kan designa avancerade system samtidigt som tillförlitlighet och effektivitet bibehålls.
Trots sina fördelar erbjuder flerlagers PCB flera utmaningar som kunder ofta möter under upphandling och implementering.
Lösningarna inkluderar att optimera antalet lager, välja lämpliga material och samarbeta med erfarna tillverkare som Hayner för att säkerställa effektiv produktion och kvalitetssäkring.
Att välja lämplig flerskiktskretskort innebär att man utvärderar tekniska krav, tillämpningsscenarier och leverantörskapacitet.
En strategisk urvalsprocess minskar riskerna och säkerställer optimal prestanda i den slutliga ansökan.
För detaljerade produktspecifikationer, besök:Flerlagers PCB produktsida
F1: Vad är det minsta antalet lager i ett flerlagers PCB?
Ett flerskiktskretskort utgår vanligtvis från 4 lager, eftersom 3-lagerskivor sällan används på grund av strukturell obalans.
F2: Varför är flerskikts-PCB dyrare?
Kostnaden är högre på grund av komplexa lamineringsprocesser, exakta uppriktningskrav och ytterligare material.
F3: Hur förbättrar flerskiktskretskort signalprestanda?
Genom att integrera dedikerade jord- och kraftplan minskar flerskiktskretskort störningar och upprätthåller stabil signalöverföring.
F4: Är flerskiktskretskort lämpliga för högfrekvensapplikationer?
Ja, speciellt när man använder specialmaterial och design med kontrollerad impedans.
Flerlagers PCB-teknik spelar en avgörande roll för att möjliggöra modern elektronisk innovation. Dess förmåga att stödja komplexa kretsar, förbättra signalintegriteten och minska den totala systemstorleken gör det till en viktig lösning för avancerade applikationer.
Genom att förstå strukturell design, tekniska parametrar och urvalsstrategier kan företag effektivt hantera vanliga utmaningar och uppnå tillförlitlig prestanda.
Haynertillhandahåller högkvalitativa flerlagers PCB-lösningar skräddarsydda för olika industribehov, kombinerar avancerad tillverkningskapacitet med strikta kvalitetskontrollstandarder.
För skräddarsydda lösningar och professionell support,kontakta ossidag för att diskutera dina projektkrav och upptäcka hur multilayer PCB-teknik kan förbättra dina produkter.
