Det flexibla PCB som erbjuds av Hayner PCB är designat för att möta eller överträffa industristandarder, vilket säkerställer konsekvent prestanda och långsiktig tillförlitlighet. Som en pålitlig leverantör erbjuder Hayner PCB skräddarsydda lösningar för att tillgodose sina kunders unika behov, vilket säkerställer sömlös integration och optimal prestanda. Med sitt engagemang för kvalitet, innovation och kundnöjdhet är Hayner PCB den idealiska partnern för företag som söker flexibla PCB av högsta kvalitet från Kina.
Från prototyp till tillverkning, Hayner PCB har dig täckt för alla dina flexibla PCB-behov.
Som en ledande leverantör av flexibla kretskort kan vår kunskap och erfarenhet av att tillverka flexibla kretskort tillhandahålla avancerad flexibla kretskort enligt dina exakta projektspecifikationer.
Med en rad möjligheter, material och konfigurationer kräver vi inte heller några lägsta produktbelopp på beställningar och lovar alltid ett konkurrenskraftigt pris och oslagbar kundservice.
Vi har en konkurrensfördel inom PCB-branschen.
Här i Hayner PCB kunde vi leverera många typer av flexibla PCB, enligt antal lager, såsom enkelsidiga flexibla PCB, dubbelsidiga flexibla PCB och flerlagers flexibla PCB. De är alla vanliga typer av flexibla kretskort.
Med vårt starka ingenjörs-, inköps-, produktions- och kvalitetsteam är vi en av de mest pålitliga tillverkarna av flexibla PCB i Kina. Vänligen kontakta oss fritt när du har några flexibla PCB-offerter.
Vad är flexibel PCB
En Flex PCB eller FPCB är ett kort ord av flexibelt kretskort. Det är ett mönstrat arrangemang av tryckta kretsar och komponenter som använder flexibelt baserat material med eller utan flexibelt täckskikt. Det är ett tunt, lätt och böjbart PCB tillverkat av FCCL (flexkopparbelagt laminat) och flexibelt PCB-material PI (polyimid) eller PET (polyester).
De vanligaste typerna av flexibla kretskort som används idag, inklusive:
Enkelsidiga flexibla kretsar
Dubbelsidiga flexibla kretsar
Flerlagers flexkretsar

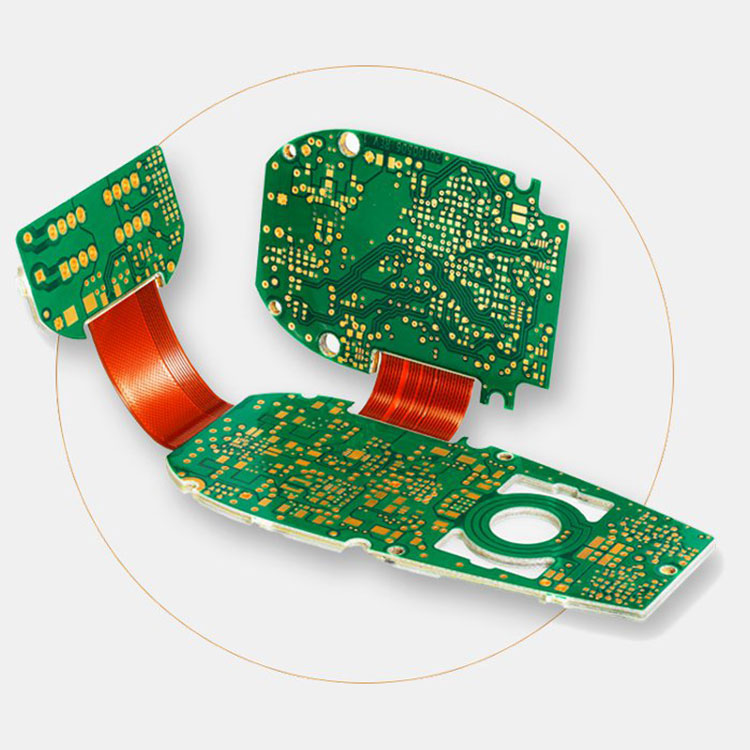

Stela-flexibla kretsar
Fördel med flexibel PCB
Flexibla kretskort kommer med många fördelar jämfört med ett styvt PCB. De används i hemelektronik, bärbar elektronik, bilbelysning, medicinsk utrustning, LED-skärmar, litiumbatterier, etc.
1. Tunn, lätt och hög densitet. Flex PCB minskar elektroniska produkter med 40 % till 60 % av utrymmet och 60 % till 80 % av vikten. De möter trenden med tunn linje och hög densitet.
2. Böjbar, vikbar och vridbar. FPC kan röra sig och sträcka sig i 3D-utrymme för att uppnå integration av montering och anslutning.
3. God rivhållfasthet, små storleksförändringar (inom 0,1 %) vid en hög temperatur på 300°C
Tillämpningar av flexibel PCB:
Kommersiell elektronik – En tredjedel av försäljningsvolymen för flexibla tryckta kretsar kommer från datorteknik – allt från skrivare, skannrar, smarta enheter och mer.
Fordon – Den näst största sektorn för flex-PCB är fordon. När bilar börjar inkludera fler sensorer och elektronik för allt från klimatkontroll och GPS-programvara till instrumentbrädor och backkameror, tillåter flex-kretskort både utrymmestilldelningar och termisk prestanda.
Aerospace – flex PCB är unikt lämpade för rymdtillämpningar som satelliter.
Medicinsk utrustning – När den medicinska tekniken utvecklas har bärbara enheter blivit en nyckelfunktion under de senaste decennierna. Flexibla kretskort ger större hållbarhet för dessa enheter, eftersom de kan spegla former som finns i kroppen. Hörapparater, vitala sensorer och mer använder alla flexibla tryckta kretsar för att utnyttja hög prestanda som kan stå emot slitage.
Flexibla PCB-tillverknings- och monteringsmöjligheter
Specifikationer
Förmåga
PCB-material
Flexibel PCB (PI, PET, RA koppar, ED koppar etc.)
Flexibla PCB-typer
Enkel/dubbelsidig flex PCB
Flerskikts flex PCB
Lager
PI FPC: 1-10 lager
PET klar FPC: 1-6 lager
Koppartjocklek
25um-3oz
Brädets tjocklek
0,05-0,35 mm, vanlig tjocklek är 0,2 mm
Täckskikt
Linje till PAD registrering, 6mil
Min. Hålstorlek
0,2 mm mekanisk borr
4 mil laserborr
Min. radavstånd /
Min.Linjebredd
1,6 mil
1,6 mil
Min. Lödmaskbro
0,08 mm
Max. Produktionsstorlek
400x510mm
Impedanskontroll
50Ω ±5Ω, 90Ω ±9Ω, 100Ω ±10Ω
Bildförhållande
15:1
Förmåga att plåga visum
0,2-0,8 mm
PCB standard
IPC-II standard
Warp & Twist
0,75 %
Certifikat
ISO9001.IATF16949.RoSH.UL.
Hot Tags: Flexibelt PCB, Kina, Tillverkare, Leverantör, Fabrik, Pris, Billigt, Anpassat, I lager
