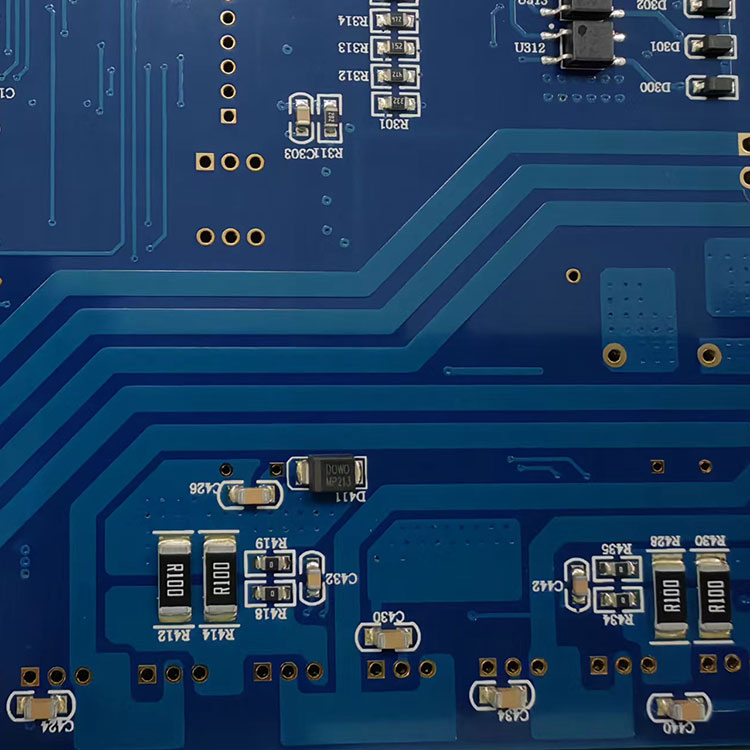

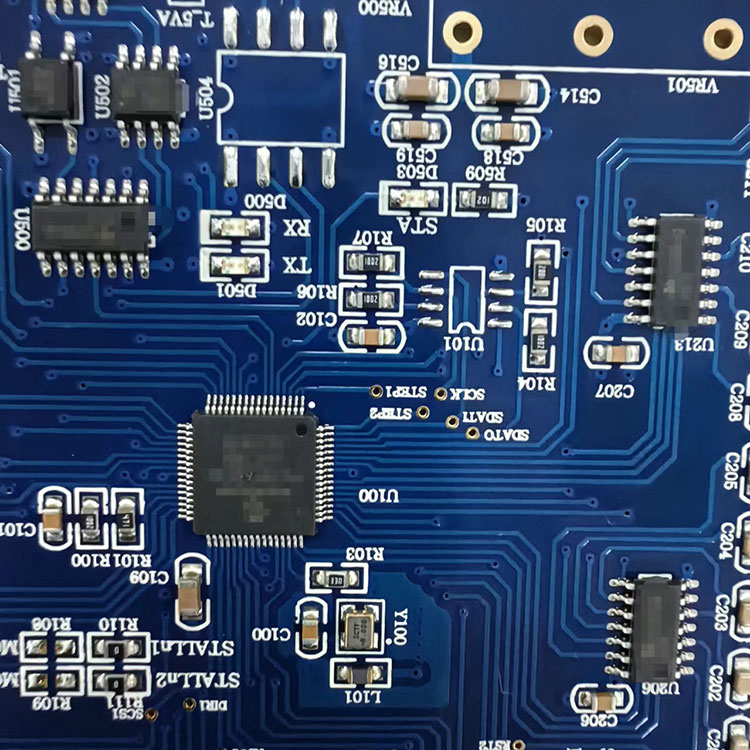

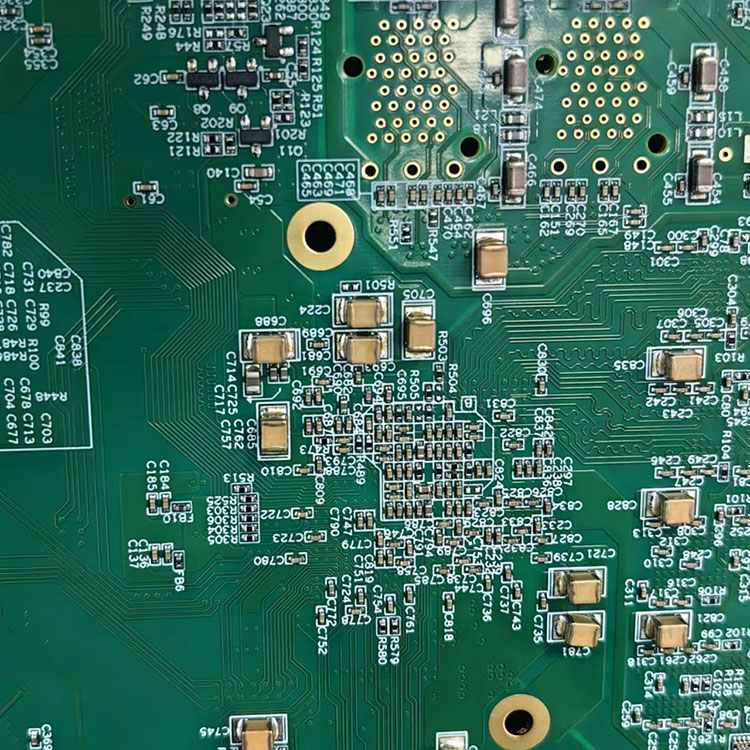

PCB med hög frekvens

Hayner PCB: s huvudprodukt - Högfrekvens PCB, noggrant utformad i Kina av en känd tillverkare och tillförlitlig leverantör, representerar symbolen för kvalitet och innovation inom höghastighetselektronik. Denna PCB är utformad specifikt för applikationer som kräver exceptionell signalintegritet och minimal förlust vid höga frekvenser.

Som ett av de mest professionella elektronikstillverkningsföretagen vill vi ge dig elektronisk komponentupphandling. Och vi kommer att erbjuda dig tjänsten för online PCB -design och gratis PCB -designprogramvara.

Hayner PCB - Avancerad högkvalitativ PCB -tillverkare av hög frekvens

Högfrekvens PCB är konstruerad för att minimera signalreflektion, övergång och elektromagnetisk störning (EMI), vilket säkerställer ren och pålitlig signalöverföring. Dess överlägsna kvalitet och prestanda gör det till det ideala valet för designers och ingenjörer som försöker driva gränserna för höghastighetselektronik. Oavsett om du utvecklar nästa generations kommunikationssystem, högpresterande datorplattformar eller avancerade radarsystem, är Hayner PCB: s huvudprodukt-högfrekvens PCB den perfekta grunden för dina innovativa mönster.


 Som en pålitlig tillverkare och leverantör säkerställer Hayner PCB att varje högfrekvent PCB genomgår stränga kvalitetskontrollförfaranden, vilket säkerställer att de högsta standarderna uppfylls. Med hjälp av premiummaterial och toppmoderna tillverkningstekniker producerar Hayner PCB PCB med exakta spårbredder, täta toleranser och optimerade dielektriska konstanter, vilket möjliggör sömlös överföring av högfrekvenssignaler.


Vad är högfrekvent PCB



Högfrekvens PCB är ett tryckt kretskort specifikt utformat för att bearbeta högfrekventa signaler. Dess design, tillverkning och materialval är alla optimerade för överföringskarakteristiken för högfrekventa signaler för att säkerställa stabilitet, integritet och låg förlust av signalen under överföringen.

Högfrekvent PCB används vanligtvis i trådlös kommunikation, mikrovågskommunikation, satellits kommunikation, radarsystem och andra fält, som kräver extremt hög signalöverföringshastighet och stabilitet. Därför påverkar prestanda för högfrekventa PCB direkt prestandan för hela systemet.




Fördel med högfrekvent PCB



Högfrekventa bearbetningsförmåga: Högfrekvent PCB kan bearbeta högfrekvenssignaler upp till GHz-nivå, tillgodose behoven för höghastighetsdataöverföring och komplex signalbehandling.

Låg förlust: Högfrekvent PCB antar lågförlustmaterial och strukturell design för att minska energiförlusten under signalöverföring och förbättra signalöverföringseffektiviteten.

God elektromagnetisk kompatibilitet: Högfrekvent PCB minskar elektromagnetisk störning och övergång genom rimlig layout- och jordningsdesign, vilket säkerställer stabil signalöverföring.

Hög precisionstillverkning: Tillverkningsprocessen för högfrekventa PCB kräver utrustning och processer med hög precision för att säkerställa kretsens noggrannhet och konsistens.




Applikationer av högfrekvent PCB


Med utvecklingen av tekniker som trådlös kommunikation och Internet för saker ökar efterfrågan på högfrekventa PCB ständigt. PCB -kort med hög frekvens är en speciell typ av kretskort som används allmänt i kommunikation, medicinsk, industriell kontroll, bilelektronik, instrumentering, flyg-, datorer och servrar, tingenes internet och andra fält, vilket ger tillförlitlig signalöverföring och exakt kontroll. Det är en viktig elektronisk komponent.




Högfrekvent PCB -tillverkning och monteringskapacitet


Specifikationer

Förmåga

HDI PCB -material

FR-4, HI TG, Rogers, Taconic, Argon etc.

HDI PCB -lager

1-30 lager

HDI PCB -typer

enstaka/dubbelsidig, flerskikts

Koppar tjocklek

1-6 oz

Brädtjocklek

S/D 0,2-0,7 mm, flerskikt: 0,40-7,0 mm

Ytfin

Hasl, OSP, nedsänkningsguld, blixtguldfinger

Min. Hålstorlek

0,2 mm mekanisk borr

4mil laserborr

Min.line avstånd /

Min.line bredd

6 mil

6 mil

Min. Lödmaskro

0,08 mm

Max. Produktionsstorlek

400x510mm

Impedanskontroll

50Ω ± 5Ω, 90Ω ± 9Ω, 100Ω ± 10Ω

Bildförhållande

15: 1

Via pluggningsförmågan

0,2-0,8 mm

PCB -standard

IPC-II-standard

Warp & Twist

0,75%

Certifikat

ISO9001. IATF16949. Rosh.ul.

Kvalitetskontroll

Röntgenstråle, AOI-test, funktionstest (100% test)

Leverans

PCB 3-7 dagar, PCBA 2-3 veckor



Hayner PCB Produktionsförmåga:


Sju SMT -produktionslinjer -10 miljoner poäng/dag

Fyra produktionslinjer --- 0,50 miljoner poäng /dag

Tre sista monteringslinjer ---- 15 000 st/dag

Ett åldrande rum -------------- 2 000st/dag

Tre sprutlinjer
