Hayner PCB är en PCB-tillverkare i Kina. Vi är välkända inom den elektroniska industrin som tillverkare av flerskiktskretskort. Vi tillverkar styva, styva flexibla och flexibla flerskiktade PCB, såväl som HDI flerskiktskort också. En av de viktigaste fördelarna med dessa flerskiktskretskort är deras högdensitetsintegration, vilket möjliggör mer komplexa och effektiva kretsdesigner.
Hayner PCB är en PCB-tillverkare i Kina. Vi är välkända inom den elektroniska industrin som tillverkare av flerskiktskretskort. Vi tillverkar styva, styva flexibla och flexibla flerskiktade PCB, såväl som HDI flerskiktskort också. En av de viktigaste fördelarna med dessa flerskiktskretskort är deras högdensitetsintegration, vilket möjliggör mer komplexa och effektiva kretsdesigner.

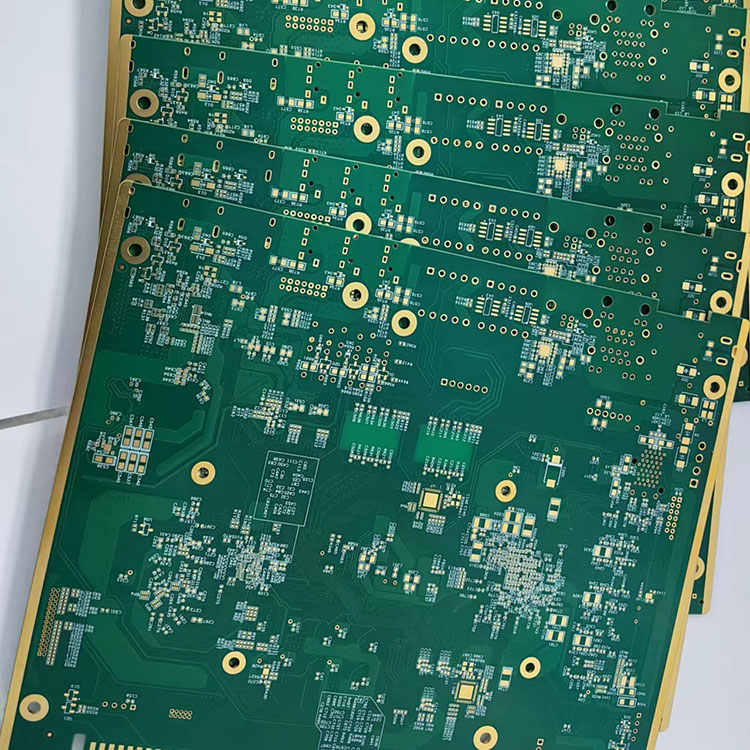

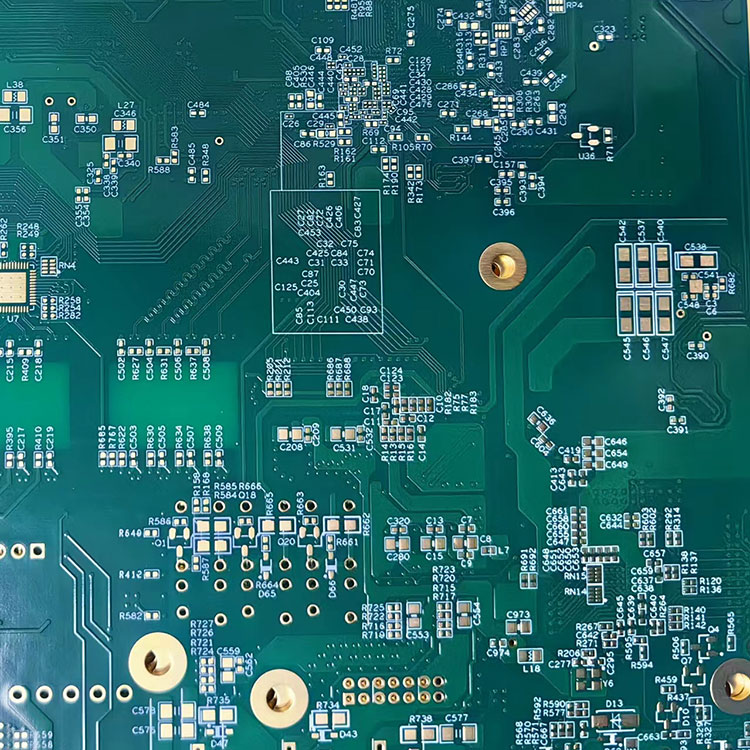

Vad är Multilayer PCB
Elektronikindustrin använder flera typer av PCB med många lager. Dessa inkluderar: enkellagers PCB, dubbellagers PCB och flerlagers PCB.
Multilayer PCB är ett kretskort med minst tre ledande lager. Den elektriska anslutningen mellan flerskiktiga tryckta kretskortsskikt realiseras genom pläterade genomgående hål på kretskortet. Antalet lager av flerlagers kretskort kan vara 4, 6, 8, 10 Upp till 100 lager.
Fördelen med flerskiktskretskort
Som tillverkare av flerskiktsmönsterkort tillverkar Hayner PCB högkvalitativa PCB för våra kunder. Fördelen med att använda ett flerskiktskort är att designern kan använda flera lager för alla spår som de behöver för att ansluta sina komponenter på kortet. Detta hjälper till att realisera en komplicerad krets för en liten produkt som en mobiltelefon eller en fickinspelare.
De flesta tillverkare av elektroniska produkter använder flerlagers PCB eftersom de erbjuder hög designflexibilitet, stabilitet och pålitlig enhetsprestanda.
Multilayer PCB har några bra karaktärer, inklusive mindre storlek, låg vikt, hög hållbarhet, ökad flexibilitet och högre monteringstäthet och så vidare.
Tillämpningar av flerskiktskretskort
Multilayer PCB har blivit en integrerad del av elektroniska produkter och används ofta i många industrier, som datorer, medicinsk utrustning, flyg, telekommunikation, elektronik etc.
Multilayer PCB-tillverkning och monteringsmöjligheter
Specifikationer
Förmåga
HDI PCB-material
FR-4, HI Tg, Rogers, Taconic, Argon etc.
HDI PCB-lager
1-30 lager
HDI PCB-typer
enkel-/dubbelsidig, flerlagers
Koppartjocklek
1-6 oz
Brädets tjocklek
S/D 0,2-0,7 mm, Flerlager: 0,40-7,0 mm
Ytfinish
HASL, OSP, Immersion guld, Flash Gold Finger
Min. Hålstorlek
0,2 mm mekanisk borr
4 mil laserborr
Min. radavstånd /
Min.Linjebredd
6 mil
6 mil
Min. Lödmaskbro
0,08 mm
Max. Produktionsstorlek
400x510mm
Impedanskontroll
50Ω ±5Ω, 90Ω ±9Ω, 100Ω ±10Ω
Bildförhållande
15:1
Via Plugging Capability
0,2-0,8 mm
PCB standard
IPC-II standard
Warp & Twist
0,75 %
Certifikat
ISO9001. IATF16949. RoSH.UL.
Kvalitetskontroll
Röntgen, AOI-test, funktionstest (100 % test)
Leverans
PCB 3-7 dagar, PCBA 2-3 veckor
Hayner PCB-produktionsförmåga:
Sju SMT produktionslinjer --10 miljoner poäng/dag
Fyra THT-produktionslinjer --- 0,50 miljoner poäng/dag
Tre slutliga monteringslinjer ----15 000 st/dag
Ett åldrande rum -------------- 2 000 st/dag
Tre sprutlinjer
