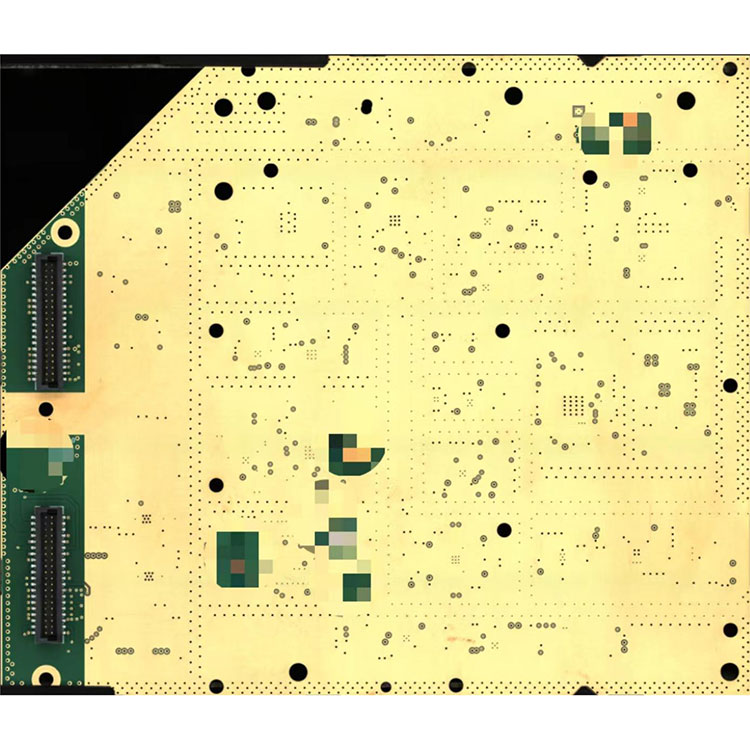

Tung koppar PCB

Hayner PCB:s huvudprodukt - Heavy Copper PCB, en produkt som stolt tillverkas i Kina av en ledande tillverkare och leverantör inom elektronikindustrin. Detta PCB uppfyller de högsta standarderna på marknaden, vilket säkerställer pålitlig och effektiv kraftdistribution. Med sin kraftiga koppardesign erbjuder den överlägsen ledningsförmåga och hållbarhet, vilket gör den idealisk för applikationer med hög effekt. Trots dess premiumkvalitet erbjuder vi detta PCB till ett konkurrenskraftigt pris, vilket säkerställer valuta för pengarna för våra uppskattade kunder.

Hayner PCB - avancerad högkvalitativ HDI PCB-tillverkare



Hayner PCB:s huvudprodukt - Heavy Copper PCB, en produkt som stolt tillverkas i Kina av en , en produkt som stolt tillverkas i Kina av en ledande tillverkare och leverantör inom elektronikindustrin. Detta PCB uppfyller de högsta standarderna på marknaden, vilket säkerställer pålitlig och effektiv kraftdistribution. Med sin kraftiga koppardesign erbjuder den överlägsen ledningsförmåga och hållbarhet, vilket gör den idealisk för applikationer med hög effekt. Trots dess premiumkvalitet erbjuder vi detta PCB till ett konkurrenskraftigt pris, vilket säkerställer valuta för pengarna för våra uppskattade kunder.



Vad är Heavy Copper PCB

Vanligtvis tillverkas PCB med koppartjocklekar från 1 oz till 3 oz. Tungt koppar-PCB är också känt som tjockt koppar-PCB, där det finns 3 ounce (oz) koppar eller mer på de inre och yttre lagren av ett tryckt kretskort. Kretskortet med en koppartjocklek på mer än 4 oz per kvadratfot (ft2) kategoriseras också som ett tungt kopparkretskort.




Fördel med Heavy Copper PCB



Kraftiga koppar-PCB har många fördelar jämfört med vanliga PCB.

Vissa PCB är utformade för att bära högre strömnivåer (strömstyrka) genom att använda bredare spår. Men när effektkraven ökar behövs tjockare koppar för att överföra signaler över hela linjen. Det är därför tunga kopparkretskort används i högströmskonstruktioner.



Konstruktionen av en tung kopparkrets ger ett kort med fördelar som:



Förbättrad termisk prestanda: Kraftiga koppar-PCB kan motstå upprepade termiska cykler under tillverknings- och monteringsprocesser.

Ökad strömkapacitet: Kraftiga kopparkretskort ger bättre elektrisk ledningsförmåga och kan hantera högre strömbelastningar. En ökning av kopparspårbredden kan förbättra strömförande kapacitet, och tjockare kopparspår kan hantera ännu större strömbelastningar.

Ökad mekanisk hållfasthet: Kraftiga kopparkretskort ökar den mekaniska hållfastheten vid kontakter och pläterade genomgående hål, vilket säkerställer kortets strukturella integritet och gör det elektriska systemet mer robust och motståndskraftigt mot spänning.

Utmärkt förlustfaktor: Kraftiga kopparkretskort är mycket lämpliga för komponenter med stora strömförluster. Dessa PCB kan förhindra att elektriska system överhettas och effektivt avleda värme.

Bra ledare: Kraftiga koppar-PCB är bra ledare, vilket gör dem användbara vid tillverkning av elektroniska produkter. De hjälper till att koppla ihop olika kort, som kan överföra strömmar.



Tillämpningar av HDIPCB:



Kraftiga koppar-PCB är idealiska för försvars- och militära tillämpningar, medicinsk utrustning och många andra områden. Efterfrågan på tunga koppar-PCB ökar kontinuerligt.

Militär: Vapenkontroll, radar och övervakningssystem.

Fordonsindustri: Järnvägssystem och signalöverföringssystem.

Strömfördelning: Magnetsystem för effektregulatorer, elnätsväxlingssystem, högeffektslikriktare och överbelastningsreläer.

Transport: Effektomvandlare för järnvägssystem, kraftledningsmonitorer, dragomvandlare.

Industriella kontroller: Säkerhets- och signalsystem, svetsutrustning, skyddsreläer, överspänningsskydd.

Förnybara system: kraftomvandlare, energilagring, elnätsbackup, kontrollpaneler för vattenkraftverk



Kraftig koppar PCB tillverkning och montering kapacitet



Specifikationer

Förmåga

HDI PCB-material

FR-4, HI Tg, Rogers, Taconic, Argon etc.

HDI PCB-lager

1-30 lager

HDI PCB-typer

enkel-/dubbelsidig, flerlagers

Koppartjocklek

1-6 oz

Brädets tjocklek

S/D 0,2-0,7 mm, Flerlager: 0,40-7,0 mm

Ytfinish

HASL, OSP, Immersion guld, Flash Gold Finger

Min. Hålstorlek

0,2 mm mekanisk borr

4 mil laserborr

Min. radavstånd /

Min.Linjebredd

6 mil

6 mil

Min. Lödmaskbro

0,08 mm

Max. Produktionsstorlek

400x510mm

Impedanskontroll

50Ω ±5Ω, 90Ω ±9Ω, 100Ω ±10Ω

Bildförhållande

15:1

Via Plugging Capability

0,2-0,8 mm

PCB standard

IPC-II standard

Warp & Twist

0,75 %

Certifikat

ISO9001.IATF16949.RoSH.UL.

Kvalitetskontroll

Röntgen, AOI-test, funktionstest (100 % test)

Leverans

PCB 3-7 dagar, PCBA 2-3 veckor



Hayner PCB-produktionsförmåga:



Sju SMT produktionslinjer --10 miljoner poäng/dag

Fyra THT-produktionslinjer --- 0,50 miljoner poäng/dag

Tre slutliga monteringslinjer ----15 000 st/dag

Ett åldrande rum  --------------2 000 st/dag

Tre sprutlinjer
