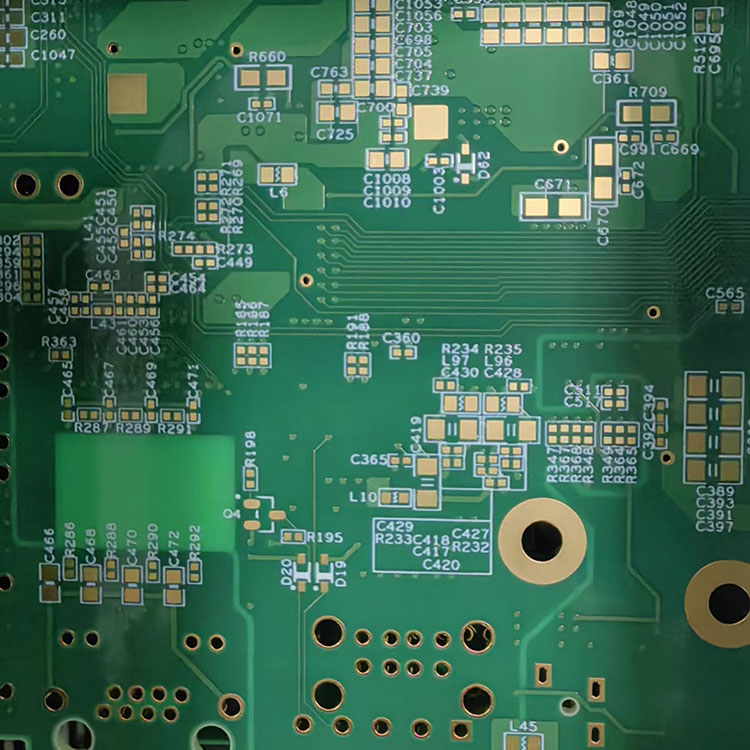

High Density Interconnect (HDI) tryckta kretskort representerar en förfinad klass av kretskortsteknologi designad för att möta den ökande efterfrågan på kompakta, lätta och högpresterande elektroniska enheter.HDI PCBstrukturer innehåller mikrovia, fina spår, komponenter med reducerad tonhöjd och flerskiktsstapling för att leverera större ledningstäthet inom mindre fotavtryck. Syftet med denna artikel är att utforska vad HDI PCB är, varför de är viktiga för dagens elektronik, hur de fungerar i olika applikationer och vilka trender som kommer att forma deras framtida utveckling.
HDI PCB löser utmaningen med tät routing i avancerad elektronik som smartphones, bärbara enheter, fordonskontrollsystem, medicinska miniatyriserade moduler, 5G-kommunikationshårdvara, industriell automationsutrustning och flygelektronik. Deras förbättrade elektriska prestanda och utrymmesbesparande struktur gör dem idealiska för enheter som kräver snabb signalöverföring, förbättrad tillförlitlighet och minskad elektromagnetisk störning.
En professionell förståelse för HDI PCB-egenskaper kan stärkas avsevärt genom att granska deras tekniska specifikationer. Nedan finns en parameterlista som beskriver de viktigaste strukturella och prestandaegenskaper som vanligtvis efterfrågas i branschen.
| Parameter | Specifikation |
|---|---|
| Antal lager | 4–20 lager eller anpassade konfigurationer |
| Via struktur | Microvias, begravda vias, blinda vias, staplade eller förskjutna |
| Minsta linjebredd/mellanrum | Så lågt som 50/50 μm beroende på kapacitet |
| Dielektrisk tjocklek | 40–100 μm baserat på design |
| Koppartjocklek | 0,5–2 oz beroende på aktuella krav |
| Materialalternativ | FR4 High-Tg, polyimid, BT-harts, halogenfria material |
| Bildförhållande | Vanligtvis 0,75:1 för mikrovia |
| Lödmask | LPI, matt, glansig, flera färgalternativ |
| Ytfinish | ENIG, ENEPIG, immersion silver, immersion tin, OSP |
| Impedanskontroll | ±10 % tolerans eller snävare |
| Värmeledningsförmåga | 0,3 W/m·K till 2,0 W/m·K beroende på material |
| Tillförlitlighetstestning | Termisk cykling, IST, CAF-motstånd, mikrosektionsanalys |
Dessa parametrar hjälper till att definiera den mekaniska, elektriska och termiska prestandan hos ett HDI PCB, vilket säkerställer kompatibilitet med högdensitetshalvledarpaket som BGA, CSP, LGA och avancerade SoC-moduler.
Antagandet av HDI PCB-teknik har ökat dramatiskt på grund av de unika prestandafördelarna den erbjuder inom modern elektronikteknik. Att förstå varför HDI PCB överträffar konventionella PCB kräver att man undersöker deras strukturella fördelar, elektriska beteende och användningsflexibilitet.
HDI PCB stöder avancerad förpackningsteknik, vilket gör att fler komponenter kan integreras i mindre områden. Detta är viktigt för hemelektronik och kompakta industrimoduler.
Kortare signalvägar minskar utbredningsfördröjningen, förbättrar signalintegriteten och stöder höghastighetskretsar med hög frekvens som RF-moduler, 5G-antenner och minnesgränssnitt med hög bandbredd.
Den kompakta strukturen och optimerade kopparfördelningen förbättrar värmeavledningseffektiviteten. Detta är särskilt viktigt i enheter med kontinuerlig eller tung databehandling.
Konsekvent lagerstapling och kontrollerad impedans hjälper till att minimera överhörning, vilket gör HDI till en idealisk lösning för känslig kommunikation, navigering och medicinsk elektronik.
Trots tunna dielektriska lager och fina spår erbjuder HDI PCB förbättrad mekanisk integritet, vilket gör dem lämpliga för bärbara enheter, bilmiljöer och industriella vibrationsbeständiga enheter.
Strukturer som 1+N+1, 2+N+2 eller till och med 3+N+3 möjliggör komplex routing som behövs för processorer och minnessystem som kräver skiktad anslutning.
Dessa prestandaegenskaper belyser varför HDI PCB används i stor utsträckning i IoT-enheter, kommunikationshårdvara och avancerad fordonselektronik. Fördelarna är inte begränsade till storleksminskning; de sträcker sig till signaltrohet, hållbarhet och tillförlitlighet på systemnivå.
För att förstå hur HDI PCB stödjer sofistikerade moderna system är det avgörande att utforska deras strukturella funktion, tillverkningsprocesser och praktiska tekniska designkoncept.
Microvias är extremt små laserborrade hål som förbinder intilliggande lager. Deras lilla diameter minskar utrymmesbehovet, vilket möjliggör tätare ledning och bättre strömflöde. Stacked microvias tillåter högströms- eller höghastighetsanslutningar att passera genom flera lager utan att påverka signalkvaliteten.
HDI PCB produceras ofta genom en flerskiktsuppbyggnadsprocess. Lagergrupper lamineras i flera steg, vilket gör att blinda och nedgrävda vior kan placeras exakt. Detta ger effektiva routinglösningar för IC:er med högt antal stift.
Den kontrollerade impedansdesignen och den exakta dielektriska tjockleken gör HDI-kretskort idealiska för höghastighetsdifferentialsignaler som USB 3.2, HDMI 2.1, PCIe och RF-kretsar.
Termiska vior, värmespridande kopparmynt och metallbasskikt läggs ofta till för att förbättra värmeledningsförmågan och säkerställa stabil drift i högeffektsmoduler.
Avancerade bildbehandlings- och etsningsprocesser tillåter linjebredder så små som 50 μm, vilket möjliggör exakt routing under BGA-komponenter och sparar kortutrymme för ytterligare funktioner.
CAF-beständiga material och strikta termiska cyklingstester säkerställer att HDI PCB bibehåller stabilitet i tuffa miljöer som bil-ECU, flygkontrollmoduler och industriella kraftsystem.
Genom att integrera dessa tillverknings- och designtekniker fungerar HDI PCB som funktionella kärnor för produkter som kräver miniatyrisering utan att kompromissa med elektrisk, termisk eller mekanisk prestanda.
Eftersom elektroniska produkter ständigt utvecklas, förändras HDI PCB-tekniken också för att möta högre prestandakrav. Flera framtida trender belyser riktningen för HDI PCB-utveckling.
HDI-kretskort är viktiga för 5G-signalmoduler eftersom de kräver snäv impedanskontroll och material med ultralåg förlust. Nästa generations 6G-kommunikation kommer att kräva ännu mer avancerade HDI-strukturer.
Framtida HDI-kort förväntas bädda in passiva komponenter eller till och med aktiva chips direkt i kortlagren, vilket minskar den övergripande enhetens tjocklek och förbättrar signalvägarna.
Bärbara produkter, medicinska implantat och vikbara enheter driver efterfrågan på halvflexibla HDI-skivor som kombinerar styvhet med flexibel böjning.
Låg-Df, låg-Dk-material kommer att bli standard för att stödja ultrahöga digitala gränssnitt och mmWave-kommunikationstillämpningar.
Hållbarhetskrav kommer att fortsätta att driva på införandet av halogenfria hartser, blyfria ytfinishar och grönare produktionstekniker.
Även om det inte diskuteras direkt i artikelinnehållet, ökar marknadens efterfrågan på kompakta, effektiva och processtäta enheter indirekt införandet av HDI PCB-strukturer.
Dessa trender indikerar att HDI PCB kommer att behålla en viktig position inom avancerad produktdesign inom olika industrier, från hemelektronik till industri- och bilsystem.
F: Vad är den största skillnaden mellan en HDI PCB och en standard flerskikts PCB?
A:En HDI PCB innehåller mikrovias, finare linjer och högdensitetskomponentplacering, vilket möjliggör kompakta strukturer och överlägsen elektrisk prestanda. Standardkretskort använder större vias och har lägre routingdensitet, vilket gör dem mindre lämpliga för miniatyriserade enheter eller höghastighetskretsar.
F: Hur förbättrar HDI PCB-strukturen signalintegriteten i högfrekvensapplikationer?
A:De kortare signalvägarna, hårt kontrollerad impedans, reducerad via stubbar och optimerade lageruppsättningar minimerar förlust, reflektion och överhörning. Dessa funktioner skapar en stabil miljö för högfrekventa signaler och säkerställer konsekvent prestanda i kommunikations- och datorenheter.
HDI PCB-teknik fortsätter att spela en viktig roll för att forma framtiden för avancerad elektronisk design. Med sin förmåga att tillhandahålla kompakta strukturer, stödja komponenter med hög densitet, leverera förbättrad elektrisk prestanda och säkerställa tillförlitlig drift, har den blivit grundläggande i branscher som sträcker sig från kommunikation och datorer till fordons- och medicinska tillämpningar. När efterfrågan ökar på mindre, snabbare och mer kraftfull elektronik kommer HDI PCB att fortsätta att utvecklas genom avancerade material, inbyggda komponenter och innovativa tillverkningstekniker.
