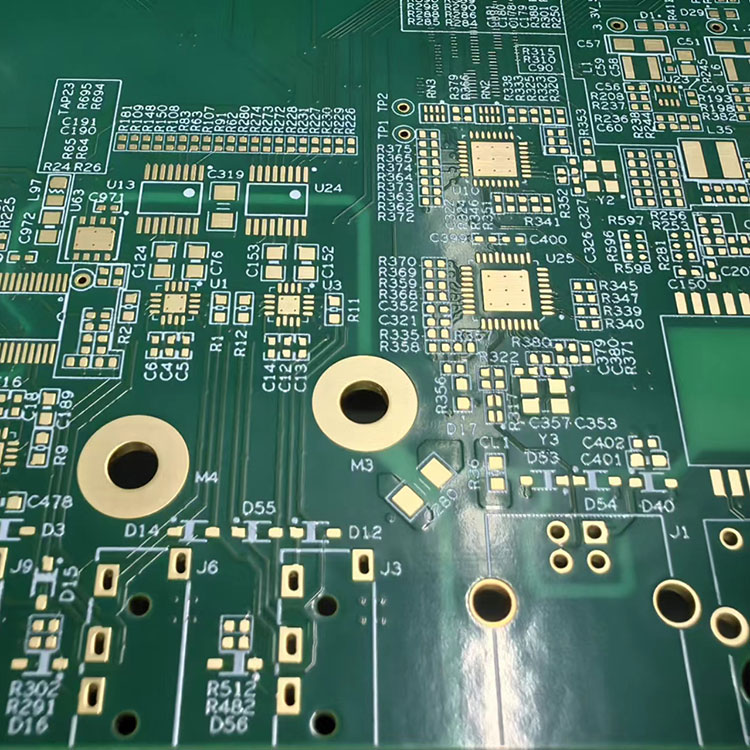

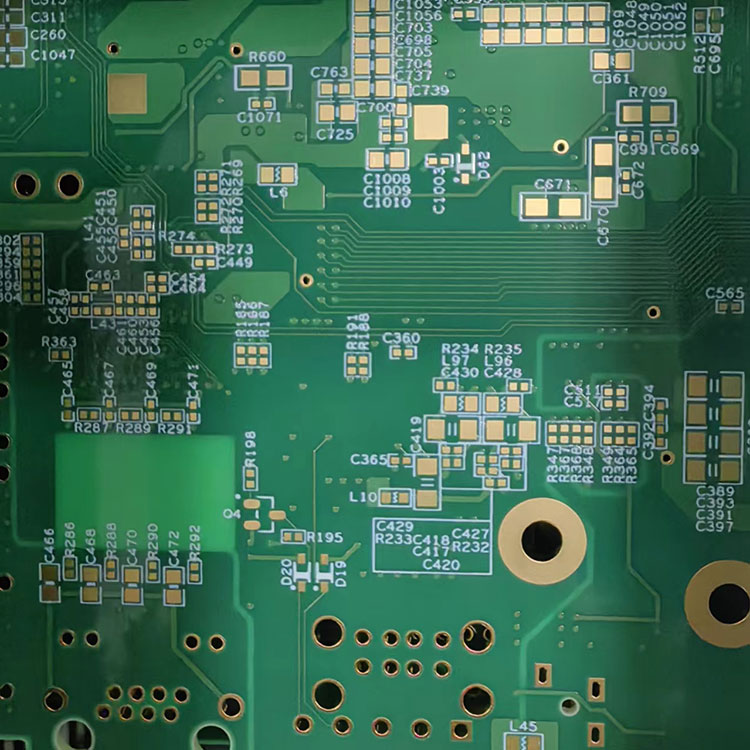

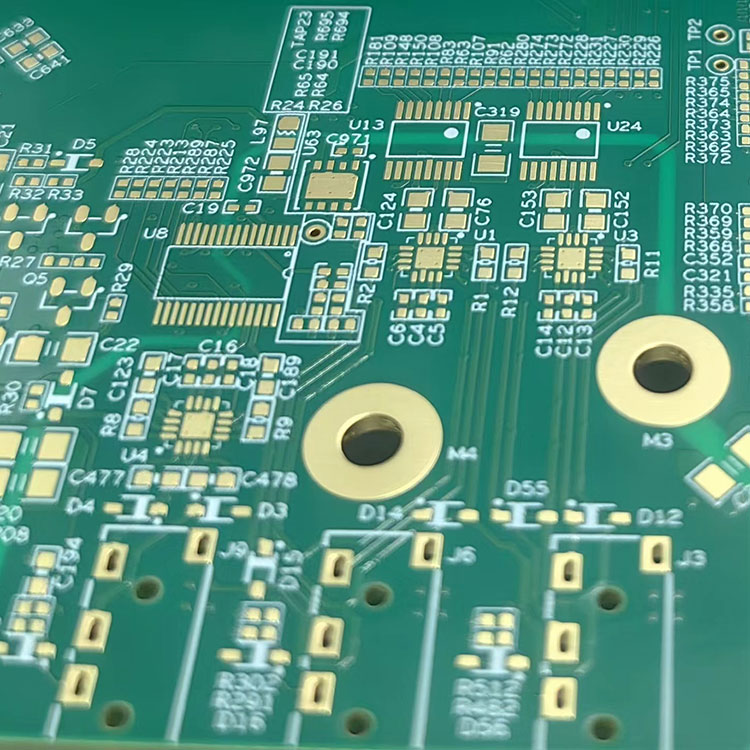

HDI PCB

Hayner PCB:s huvudprodukter HDI PCV HDI PCB (High-Density Interconnect PCB), tillverkad i Kina av en högt respekterad tillverkare och pålitlig leverantör, förkroppsligar de senaste framstegen inom kretskortsteknik. Denna innovativa produkt är designad för att möta de ständigt växande kraven på mindre, snabbare och mer komplexa elektroniska enheter, och erbjuder exceptionell prestanda och kvalitet.

HDI (High Density Interconnect) kretskort PCB


Som en ledande tillverkare och leverantör använder Hayner PCB banbrytande produktionsmetoder och premiummaterial för att tillverka HDI PCB med oöverträffad densitet och sammankoppling. HDI-tekniken möjliggör skapandet av finare linjebredder och utrymmen, samt ökat antal lager, vilket resulterar i PCB som är både kompakta och mycket funktionella.


Kvalitet är kärnan i allt Haina gör, och HDI PCB är inget undantag. Rigorösa kvalitetskontrollåtgärder implementeras under hela tillverkningsprocessen för att säkerställa att varje PCB uppfyller eller överträffar industristandarder. Detta engagemang för excellens resulterar i HDI-kretskort som är pålitliga, hållbara och kan stödja de mest avancerade elektroniska designerna.


Oavsett om du utvecklar smartphones, bärbara enheter, medicinsk utrustning eller andra högteknologiska produkter, är Hayner PCB:s   HDI PCB  det perfekta valet för dina behov av högdensitetsanslutningar. Dess överlägsna prestanda och kvalitet gör den till en ovärderlig tillgång för designers och ingenjörer som vill skapa nästa generations elektroniska enheter.


Hayner PCB - avancerad högkvalitativ HDI PCB-tillverkare

Hayner PCB, som en framstående Kina-baserad tillverkare och leverantör av High Density Interconnect (HDI) PCB, erbjuder avancerade och högkvalitativa produkter som uppfyller stränga industristandarder. Med vår tekniska expertis inom det elektroniska området säkerställer vi konkurrenskraftiga priser utan att ge avkall på kvalitet, vilket gör oss till en pålitlig partner för alla dina PCB-behov.



Vad är HDI PCB


HDI är en förkortning av high-density interconnect, kretskort är kretskort med högre ledningstäthet per ytenhet än traditionella kretskort.

HDI-kort innehåller blinda och/eller nedgrävda vior och innehåller ofta mikrovias med en diameter på 0,006 eller mindre. De har en högre kretsdensitet än traditionella kretskort.

HDI-kort, en av de snabbast växande teknologierna inom PCB.

Nuförtiden används HDI PCB alltmer och har gjort stor skillnad för tekniska framsteg inom elektronikindustrin.



Fördelen med HDI PCB


Den främsta fördelen med HDI-kretskort är förmågan att "göra mer med mindre";

1. Mindre och snabbare: Tekniken för tryckta kretskort har utvecklats med föränderlig teknik som kräver mindre och snabbare produkter.

HDI-kort är mer kompakta och har mindre vior, pads

, kopparspår och mellanrum. Som ett resultat har HDI:er tätare ledningar, vilket resulterar i lägre vikt, mer kompakt, lägre lagerantal PCB. Istället för att använda ett fåtal kretskort i en enhet kan ett HDI-kort rymma funktionaliteten hos de tidigare använda korten.

2. Kostnadseffektivitet: HDI-processen kan minska kostnaderna för PCB i viss utsträckning. När PCB-densiteten ökar över 8 lager, kommer kostnaden för tillverkning med HDI-teknik att vara lägre än för traditionella komplexa lamineringsprocesser. För att minska storleken och vikten på flerskiktskort och behov av funktion och tillförlitlighet hos produkter är HDI PCB en bra lösning.

 när de planeras på rätt sätt, reduceras de totala kostnaderna på grund av det lägre antalet nödvändiga lager och mindre storlekar/färre antal kort som behövs jämfört med vanliga PCB:er.

3. Snabbare time-to-market: Designeffektivitet i HDI PCB-produktion innebär snabbare time-to-market. På grund av den enkla placeringen av komponenter och vias och elektrisk prestanda tar det kortare tid att gå igenom design- och testprocessen för HDI PCB.

4. 4.Bättre tillförlitlighet: Microvias har mycket bättre tillförlitlighet än vanliga genomgående hål på grund av användningen av ett mindre bildförhållande; de är mer pålitliga än genomgående hål, vilket ger HDI:s enastående prestanda med bättre material och delar.



Tillämpningar av HDI PCB:


Fördelarna som förklaras ovan gör att dessa HDI PCB är lämpliga för användning i ett antal applikationer, som mobiltelefon, bärbar dator, medicinsk utrustning, bilelektronik och andra.


HDI PCB-tillverknings- och monteringsmöjligheter


Specifikationer

Förmåga

HDI PCB-material

FR-4, HI Tg, Rogers, Taconic, Argon etc.

HDI PCB-lager

1-30 lager

HDI PCB-typer

enkel-/dubbelsidig, flerlagers

Koppartjocklek

1-6 oz

Brädets tjocklek

S/D 0,2-0,7 mm, Flerlager: 0,40-7,0 mm

Ytfinish

HASL, OSP, Immersion guld, Flash Gold Finger

Min. Hålstorlek

0,2 mm mekanisk borr

4 mil laserborr

Min. radavstånd /

Min.Linjebredd

6 mil

6 mil

Min. Lödmaskbro

0,08 mm

Max. Produktionsstorlek

400x510mm

Impedanskontroll

50Ω ±5Ω, 90Ω ±9Ω, 100Ω ±10Ω

Bildförhållande

15:1

Via Plugging Capability

0,2-0,8 mm

PCB standard

IPC-II standard

Warp & Twist

0,75 %

Certifikat

ISO9001.IATF16949.RoSH.UL.

Kvalitetskontroll

Röntgen, AOI-test, funktionstest (100 % test)

Leverans

PCB 3-7 dagar, PCBA 2-3 veckor



Hayner PCB-produktionsförmåga:


Sju SMT produktionslinjer --10 miljoner poäng/dag

Fyra THT-produktionslinjer --- 0,50 miljoner poäng/dag

Tre slutliga monteringslinjer ----15 000 st/dag

Ett åldrande rum  --------------2 000 st/dag

Tre sprutlinjer
